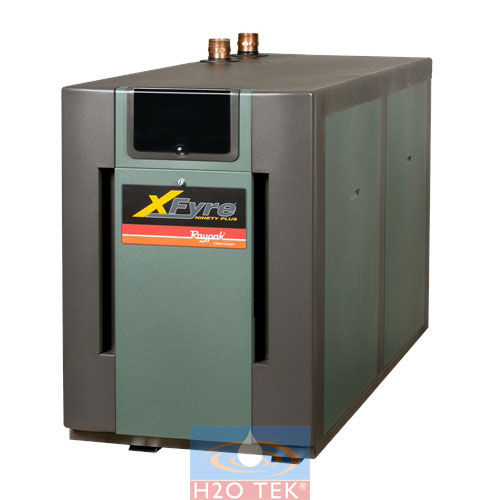

CALENTADOR DE AGUA A GAS USO COMERCIAL-INDUSTRIAL DE 300,000 A 850,000 BTUH MARCA RAYPAK LINEA XFYRE

XFyre® Caldera de condensación modulante
- La opción verde

XFyre de Raypak® es una extensión natural de nuestra exitosa línea de caldera vertical modulante XTherm® (1,1.5, 2 millones BTUH). Raypak ofrece el estado de la técnica, características no encontradas en otras calderas de condensación y combina estas características deseables en un paquete completo de caldera.

Un nuevo borde de ataque en la plataforma de control integrado, el Versa IC, se integra completamente al quemador de modulación, control de la temperatura, reposición al aire libre, el encendido, la seguridad, y el control individual de avería. Versa IC también incluye un puerto de comunicación Modbus como estándar. XFyre está certificado al aire libre. Utilizando la tecnología de protección de gabinete y el control que ya ha demostrado en más de 250.000 productos Raypak, el XFyre es un veterano de ambientes al aire libre. Los ingenieros mecánicos, arquitectos y propietarios de edificios tienen ahora una gran flexibilidad de instalación, alta eficiencia, ahorro de espacio reducido, juego lateral cero, la capacidad de ventilación directa, ventilación PVC barata ó polipropileno, y el acceso de servicio completo. Los instaladores disfrutan de la fiabilidad, utilidad y rendimiento a largo plazo de la puesta en marcha. Un espacio pequeño ya no es un problema. Las Conexiones de agua verticales de Raypak permiten que las unidades sean instaladas al lado del otro, lo que reduce aún más el impacto en las instalaciones de varias calderas. Nuestro diseño compacto hace que sea posible la instalación de hasta 3,4 millones BTUH en menos de 67 pies cuadrados de espacio de piso, además de liquidación delantera y posterior. Ata todos juntos con nuestra función de control IC Versa y es posible que tenga un sistema de caldera con una cobertura 20:01 que funciona hasta a la eficiencia térmica del 99%! Se trata de Xtreme sistema de equipamiento adicional verde Xtreme.

Sistema de Combustión XFyre

La modulación no es nada nuevo para Raypak. Hemos estado perfeccionando nuestra experiencia de modulación de gas desde hace más de 60 años. El Raypak XFyre hará un seguimiento con precisión la carga de calefacción con su base en la plataforma de control Versa IC integrado, eliminando costosos rebasamiento. Utilizando la última tecnología europea para la combustión-componentes, el óptimo relación combustible-aire se mantiene a lo largo de toda la gama de la operación de carga de seguimiento. Nuestro 5:01 asegura descubierta eficacia se mantuvo durante todo el régimen de combustión y en realidad se incrementa durante carga parcial, justo cuando usted lo quiere! El XFyre selftunes automáticamente para dar cabida a una amplia gama de presiones de suministro de gas. La válvula de alta calidad integrado soplador de gas es de auto-corrección y permite un funcionamiento suave con una presión de gas fluctuantes. El Raypak XFyre es tecnología de vanguardia con la simplicidad atmosférica.

Flexibilidad Vent

Categoría IV - Categoría IV-CSA certificado por la eficiencia del 94% a pleno fuego de las calderas hidrónicos y el 95% para los calentadores domésticos de agua (hasta 99% a carga parcial!). Cuando el trabajo requiere una alta eficiencia, XFyre se adapta a sus necesidades. Combinado de ventilación y de aire de combustión con longitud del conducto de hasta 200 pies equivalentes. Puede seleccionar PVC (dependiendo de la temperatura del agua de retorno), CPVC, polipropileno o acero inoxidable para su proyecto. XFyre es certificado por CSA para las cuatro opciones. Naves PVC y SS listo, o polipropileno con kit adaptador D-33 de campo.

CARACTERISTICAS PRINCIPALES:

• 5 modelos de 300 000 a 850 000 BTUH •
• El 94% eficiencia hydrónica térmica y 95% calentadores de agua
• AB-1953 baja de plomo certificado
• Todos los modelos tienen certificación CSA interior/exterior
• Tamaño reducido, menos de 9-1/2 pies cuadrados
• Las conexiones principales de agua - permite la instalación lado a lado
• Todos los modelos están equipados con el calor de acero inoxidable soldado 316L intercambiador y cobre. ASME Sección IV construida y sellada. Registro Junta Nacional.
• Múltiples salidas de la bomba - caldera, Sistemas e indirectos
• Detección de llama doble - El sensor remoto varilla de llama y encendido por chispa
• Válvula de gas modulante y el quemador, hasta 05:01 descubierta
• Cumple con todas las regulaciones actuales de bajo NOx, menos de 20 ppm
• Funcionamiento silencioso
• Centro de diagnóstico a bordo, inglés real, sin códigos.
• 0-10 VDC BMS Interface (consigna o accionamiento directo)
• Función de cascada hasta para 4 calderas
• Capacidad de la funcionalidad de restablecimiento al aire libre
• Armario completo que protege todos los controles y el cableado
• Acabado de pintura en polvo resistente a la corrosión Tough
• Fácil mantenimiento - filtro de aire Certificado
• * PVC -CPVC - polipropileno - Certificado Vent inoxidable. * PVC requiere Max 170° C del agua de retorno
• Adecuado para altitudes de hasta 10.000 pies (pérdida de potencia puede aplicar)
• Puerto BMS Modbus

OPCIONES:

• Sensor de aire exterior (B-32)
• Sensor indirecto
• Kit de ventilación directa TruSeal® (D-21 instalado de fábrica, D-22 suelto)
• Neutralizador de consensados (Z-12)

DIMENSIONES:

Clic para agrandar imagen

TABLAS DE ESPECIFICACIONES:

FOLLETO BOILER A GAS USO COMERCIAL-INDUSTRIAL LINEA XFYRE

http://issuu.com/hidrotek/docs/folleto_boiler_a_gas_comercial-indu_4c6c855e87b26b
